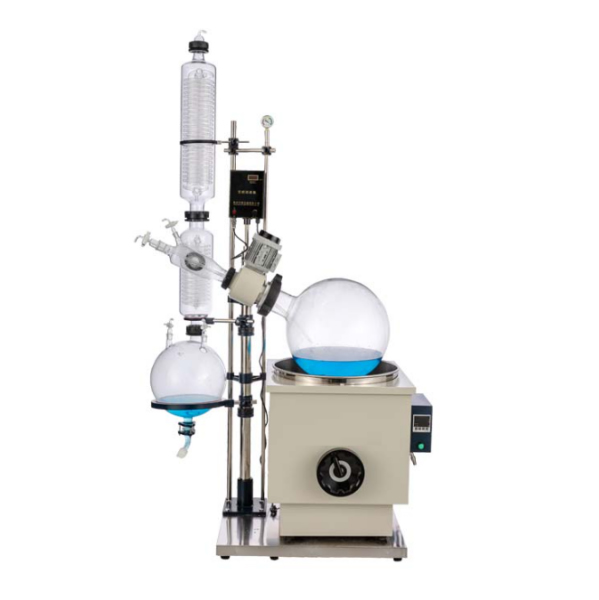

蒸发瓶恒速旋转，水浴锅恒温加热，在此条件下：物料在蒸发瓶内壁形成大面积均匀薄膜快速蒸发，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），回收于收集瓶。
本系列产品使用需配套真空装置（循环水式、旋片式、隔膜式等真空泵），冷却循环装置组成系统装置。
基本配置
• 与物料接触部分全部采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应，使用方便。
• 主体支架采用冷板防腐喷塑+铝合金材质，具有强的防腐蚀、抗氧化的特点，锅胆采用不锈钢材质，结构紧凑、经久耐用、外形美观。
• 密封系统采用聚四氟乙烯+氟橡胶复式组合密封，能保持高真空度。
• 真空压力表显示实时真空，指针显示。
• 活塞式加料阀套接聚四氟乙烯加长管，可在真空状态下连续进料至蒸发瓶，方便客户使用。
• 直立式蛇形盘管双冷凝器，主冷两层盘管、副冷三层盘管，确保高回收率。
• 变频器调速，翘式按键（ON-OFF）开关，通过旋扭微调,转速数显，性能稳定、简单易操作。
• 恒温浴锅温度数显，带锁按扭开关控制，锅底K型传感器+不锈钢探棒，快速、准确传递温度。
• 浴锅手轮升降，升降便捷。
• 旋转、加热双熔断器安全保护性能高。
• 收集瓶带下放料口，配玻璃+四氟独立放料阀，回收溶液十分快捷。
• 锅胆底部设有放水阀门，方便放液。
• 真空切换阀，在不影响系统真空和溶液蒸馏的情况下，可进行连续收集、放料。
技术参数
型号
RE-2002
电压频率
220V/50HZ
整机功率
5120W
旋转电机功率
120W
加热功率
5000W
真空度
0.095Mpa
旋转瓶容量
20LΦ355mm/Φ95法兰口
收集瓶容量
10LΦ280mm/上Φ60法兰口×24#标口×24#标口×下Φ50法兰口
旋转速度
0-120rpm/min
控温范围
室温-180℃
控温精度
±1℃
浴锅升降行程
180mm
冷凝器尺寸
主冷 Φ130×700H(mm) 上Φ60法兰口×下Φ80法兰口
副冷 Φ160×530H(mm) 上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口
冷凝面积
0.95(0.46+0.49)㎡
导气瓶
左34#标口 上19#标口 侧Φ60法兰口 右Φ60法兰口
加料阀
34#标塞阀 进料咀(宝塔接头)外径12mm
多功能口
19#标塞阀 玻璃咀(宝塔接头)外径12mm
放气阀
24#标塞阀×2个 放气咀(宝塔接头)外径12mm
放料阀
Φ50法兰口 侧出料咀(宝塔接头)外径20mm
离底板200mm
真空抽气头
Φ60法兰玻璃抽气头 抽咀（宝塔接头)外径10mm
冷凝盘管进出循环咀
宝塔接头外径16mm
锅胆尺寸容量
Φ450×260H(mm) 约41L
整机占空间尺寸
1000×600×2130mm宽深高
机器净重
88.5KG（57+31.5）
包装尺寸
1350×670×720mm 680×680×790mm
两个木箱1.02m³
包装重量
136KG（90+46）
