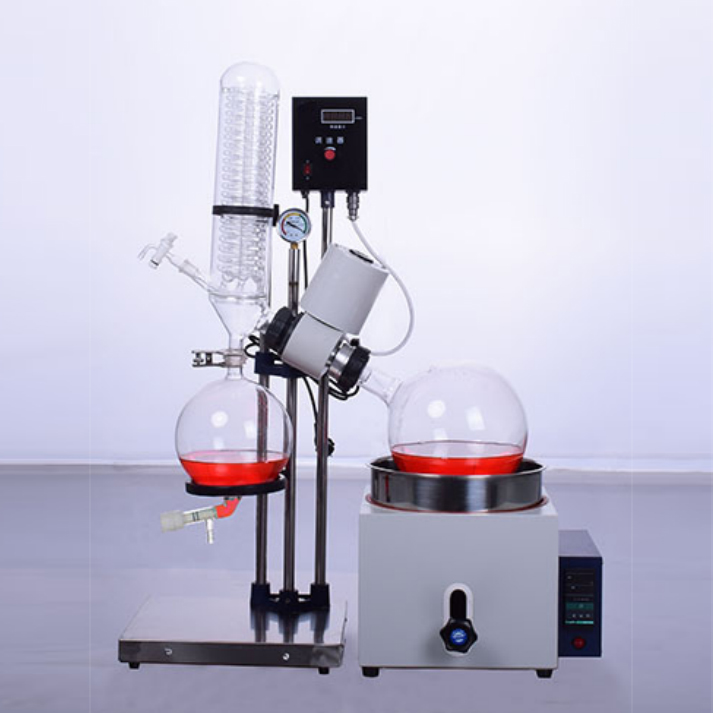

旋转蒸发器RE-501

蒸发瓶恒速旋转,水浴锅恒温加热,在此条件下:物料在蒸发瓶内壁形成大面积均匀薄膜快速蒸发,在真空条件下可以提高蒸发效率(需连接真空装置),溶媒蒸汽经玻璃冷凝盘管时冷却成液体(需连接冷却装置),回收于收集瓶。

产品详情
工作原理
蒸发瓶恒速旋转,水浴锅恒温加热,在此条件下:物料在蒸发瓶内壁形成大面积均匀薄膜快速蒸发,在真空条件下可以提高蒸发效率(需连接真空装置),溶媒蒸汽经玻璃冷凝盘管时冷却成液体(需连接冷却装置),回收于收集瓶。
本系列产品使用需配套真空装置(循环水式、旋片式、隔膜式等真空泵),冷却循环装置组成系统装置。

基本配置
• 与物料接触部分全部采用高硼硅玻璃(膨胀系数3.3)和聚四氟乙烯材料,性能稳定不易与物料起化学反应,使用方便。
• 主体支架采用冷板防腐喷塑+铝合金材质,具有强的防腐蚀、抗氧化的特点,锅胆采用不锈钢材质,结构紧凑、经久耐用、外形美观。
• 密封系统采用聚四氟乙烯+氟橡胶复式组合密封,能保持高真空度。
• 真空压力表显示实时真空,指针显示。
• 活塞式加料阀套接聚四氟乙烯加长管,可在真空状态下连续进料至蒸发瓶,方便客户使用。
• 一体式冷凝器,直立双层蛇形盘管,确保高回收率。
• 旋转、加热电源开关控制,翘式按键(ON-OFF),操作便捷。
• 电子调速,通过旋扭微调,转速数显,性能稳定、简单易操作。
• 恒温浴锅温度数显,锅底K型传感器+不锈钢探棒,快速、准确传递温度。
• 浴锅手轮升降,升降便捷。
• 旋转、加热双熔断器保护性能高。
• 收集瓶带下放料,配罗帽式四氟阀门,便于装卸。

技术参数

型号

RE-501

电压频率

220V/50HZ

整机功率

2040W

旋转电机功率

40W

加热功率

2000W

真空度

0.098Mpa

旋转瓶容量

5LΦ230mm/Φ50法兰口

收集瓶容量

3LΦ195mm/  上35#球磨 DN20丝口

旋转速度

0-120rpm/min

控温范围

室温-180

控温精度

±1℃

浴锅升降行程

200mm

冷凝器尺寸

Φ100×530H(mm)  下35#球磨塞

冷凝面积

0.26㎡

加料阀

19#标塞阀  进料咀(宝塔接头)外径10mm

真空抽气咀

宝塔接头外径10mm

冷凝盘管进出循环咀

宝塔接头外径12mm

放料阀

侧出料咀(宝塔接头)外径15mm  离底板200mm

锅胆尺寸容量

Φ280×170H(mm) 10.4L  7.5KG

整机占空间尺寸

760×330×1030mm宽深高

机器净重

24.5KG

包装尺寸

990×620×470mm   木箱0.29

包装重量

41.5KG
