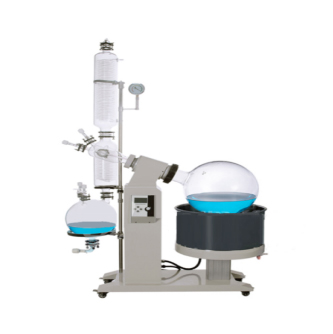

旋转蒸发器R-1030

蒸发瓶恒速旋转,水浴锅恒温加热,在此条件下:物料在蒸发瓶内壁形成大面积均匀薄膜快速蒸发,在真空条件下可以提高蒸发效率(需连接真空装置),溶媒蒸汽经玻璃冷凝盘管时冷却成液体(需连接冷却装置),回收于收集瓶。

产品详情
工作原理
蒸发瓶恒速旋转,水浴锅恒温加热,在此条件下:物料在蒸发瓶内壁形成大面积均匀薄膜快速蒸发,在真空条件下可以提高蒸发效率(需连接真空装置),溶媒蒸汽经玻璃冷凝盘管时冷却成液体(需连接冷却装置),回收于收集瓶。

本系列产品使用需配套真空装置(循环水式、旋片式、隔膜式等真空泵),冷却循环装置组成系统装置。


基本配置
• 与物料接触部分全部采用高硼硅玻璃(膨胀系数3.3)和聚四氟乙烯材料,性能稳定不易与物料起化学反应,使用方便。
• 主体支架采用冷板防腐喷塑+铝合金材质,具有强的防腐蚀、抗氧化的特点,锅胆采用304不锈钢材质,结构紧凑、经久耐用、外形美观。
• 密封系统采用聚四氟乙烯+氟橡胶复式组合密封,能保持高真空度。
• 油性真空压力表显示实时真空,指针显示。
• 活塞式加料阀套接聚四氟乙烯加长管,可在真空状态下连续进料至蒸发瓶,方便客户使用。
• 直立式三层蛇形盘管冷凝器,主冷+副冷双冷凝器,确保高回收率。
• 大液晶显示屏,同时控制旋转、加热和升降,操作方便、可视角度大、观看清晰。
• 旋转电机为无刷减速增力电机,无火花、噪音小;升降电机也为减速增力电机。
• 浴锅恒温控制,锅底PT100型传感器+不锈钢探棒,快速、准确传递温度 。
• 浴锅电动升降,浴锅外配有机硅胶罩,隔热防烫
• 旋转、加热双熔断器保护性能高。
• 收集瓶带下放料口,连接玻璃+四氟独立放料阀,回收溶液十分快捷。
• 锅胆底部设有放水阀门,方便放液。
• 真空切换阀,在不影响系统真空和溶液蒸馏的情况下,可进行连续收集、放料。
• 超温保护功能,当实际温度超过设定温度5℃时,机器加热就会自动断电,维护简单,安全可靠。
• 防干烧功能,加热锅里水位低于加热管时,机器就会自动断电,运转灵活、经久耐用。

• 机器工作途中如果突然断电,再次接通电源时,机器会自动停止加热


技术参数

型号

R-1030

电压频率

220V/50HZ

整机功率

6640W

旋转电机功率

100W1/5

升降电机功率

40W1/12.5

加热功率

6500W

真空度

0.095Mpa

旋转瓶容量

30LΦ450mm/Φ125法兰口

收集瓶容量

20LΦ355mm/上Φ60法兰口×Φ35法兰口×2个×下Φ50法兰口

旋转速度

0-120rpm/min

控温范围

室温-180

控温精度

±1℃

浴锅升降行程

215mm

冷凝器尺寸

主冷Φ160×835H(mm)  上Φ60法兰口×下Φ80法兰口

副冷Φ160×530H(mm)  上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口

冷凝面积

1.44(0.95+0.49)㎡

导气瓶

Φ35法兰口、Φ35法兰口Φ60法兰口Φ70法兰口

加料阀

Φ35法兰口、玻璃+四氟阀门、进料咀(宝塔接头)外径12mm

多功能口

Φ35法兰口、玻璃+四氟阀门、玻璃咀(宝塔接头)外径12mm

放气阀

Φ35法兰口×2个、玻璃+四氟阀门、放气咀(宝塔接头)外径12mm

放料阀

Φ50法兰口、侧出料咀(宝塔接头)外径20mm、离地300mm

真空抽气头

Φ60法兰玻璃抽气头  抽咀(宝塔接头)外径10mm

冷凝盘管进出循环

宝塔接头外径16mm

锅胆尺寸容量

Φ550×320H(mm) 约76L

整机占空间尺寸

1390×700×2300mm宽深高

机器净重

103KG

包装尺寸

1230×630×1420mm 木箱1.1

包装重量

148KG
